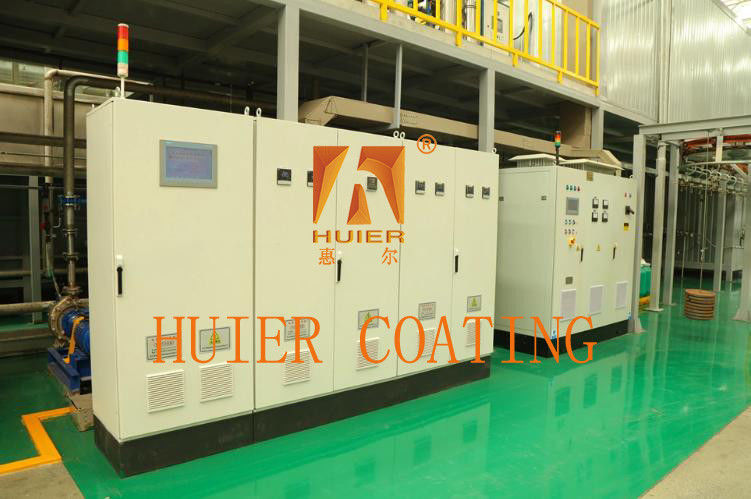

Système de commande électronique pour la chaîne de production de revêtements

Définition et fonction du système de commande électrique

Le système de commande électrique se réfère à une combinaison de plusieurs composants électriques, qui utilise la technologie de commande PLC pour contrôler un ou plusieurs objets d'équipement,assurant ainsi le fonctionnement sûr et fiable de l'équipement contrôléLes principales fonctions du système de commande électrique sont les suivantes: contrôle automatique, protection, surveillance et mesure.les boutons, etc.), la partie logique (tels que les relais, les contacts, etc.) et la partie d'exécution (tels que les bobines électromagnétiques, les voyants, etc.).Une ligne de revêtement complète doit être équipée d'un système de contrôle électrique scientifique et raisonnable pour assurer le fonctionnement normal de la ligne de production de revêtement..

Classification du système de contrôle électronique du revêtement

L'équipement du procédé de revêtement est nombreux, avec des structures complexes, des exigences de processus exigeantes et des exigences de contrôle électrique précises.Conformément à la configuration des équipements et systèmes de traitement du revêtement, le système de commande électrique peut être divisé en pré-traitement, système de commande électrique de l'équipement d'électrophorèse, système de commande électrique de l'équipement de catenary,équipement de redresseur système de commande électrique, système de commande électrique des équipements d'eau pure, système de commande électrique des équipements de climatisation, tunnel de séchage, système de commande électrique des équipements RTO,équipement de transport mécanique système de contrôle électrique, système de commande électrique des équipements de transport et de mélange de peintures, système de commande électrique des équipements de robots, système de commande électrique des équipements de commande centrale, etc.

Structure du système de commande électronique de peinture

Le système de contrôle électrique de revêtement, appelé système de contrôle électrique de revêtement, est généralement composé d'une couche de surveillance, d'une couche de contrôle et d'une couche d'équipement.La couche de surveillance est située dans la couche supérieure du réseauUne salle de contrôle centrale est installée dans l'atelier, et des ordinateurs, des serveurs et des imprimantes sont installés dans la salle pour former un système PMC.Tous les ordinateurs de surveillance et le PLC du système de commande électrique sont reliés entre eux par l'intermédiaire de l'Ethernet industriel d'atelier (Ethernet, le protocole de communication est TCP/IP).L'état de fonctionnement de chaque dispositif contrôlé dans l'atelier est surveillé via Ethernet (en référence à un système qui peut transmettre des données au système de surveillance informatique via Ethernet)La couche de commande est le noyau de l'ensemble du système de commande électrique et joue un rôle de "connexion" dans l'ensemble du système.reçoit des informations de données (signaux d'entrée numériques ou analogiques) envoyées du champ par le bus de champ, et après le calcul et le traitement du processeur, émet des instructions correspondantes (signaux de sortie) pour réaliser le contrôle de l'équipement de terrain.le PLC de chaque système de commande majeur est équipé d'une interface réseau EthernetLa couche équipement est le maillon clé de l'ensemble du système de commande, qui comprend principalement les stations d'exploitation sur le terrain,unités de détection des équipements de terrain (interrupteurs de proximité), commutateurs photoélectriques, etc.), autres dispositifs d'entrée de champ (tels que des boutons de commande, etc.) et des dispositifs d'affichage (tels que des voyants, etc.).Il est connecté au PLC dans la couche de contrôle par le bus de terrain, envoie des signaux d'entrée au PLC et accepte les instructions de commande du PLC.

Étapes de conception, principes et contenus du système de contrôle électronique de peinture

La conception du procédé du système de commande électrique a pour objet de satisfaire aux exigences de fabrication et d'utilisation des équipements de commande électrique.Après avoir terminé la conception du schéma électrique et la sélection des composants électriques, la configuration globale de l'équipement de commande électrique peut être réalisée, c'est-à-dire la conception du schéma général d'assemblage et du schéma général de câblage,et puis le schéma d'assemblage électrique et le schéma de câblage de chaque pièce peut être conçu, et le catalogue des composants, le numéro de ligne d'entrée et de sortie et la liste des matériaux principaux de chaque pièce ainsi que d'autres informations techniques peuvent être répertoriés, et enfin le manuel d'utilisation peut être rédigé. 1.Les principes de conception du système de commande électrique de revêtement sont les suivants:: 1) maximiser les exigences de production et de procédé de revêtement pour les circuits de commande électrique;s'efforcer de rendre le circuit de commande simple et économiqueLes éléments de base de la conception du système de commande électrique de revêtement sont les suivants:(1) pour formuler le cahier des charges de la conception électrique2) déterminer le plan de traction électrique et la méthode de commande; 3) sélectionner la capacité et la structure du moteur;(4) concevoir le schéma de commande électrique et calculer les principaux paramètres techniques• (5) sélectionner les composants électriques et élaborer une liste de composants électriques;le schéma schématique électrique est le maillon central de l'ensemble du projet, car le schéma électrique est la base de la conception du procédé et de la formulation d'autres données techniques.
