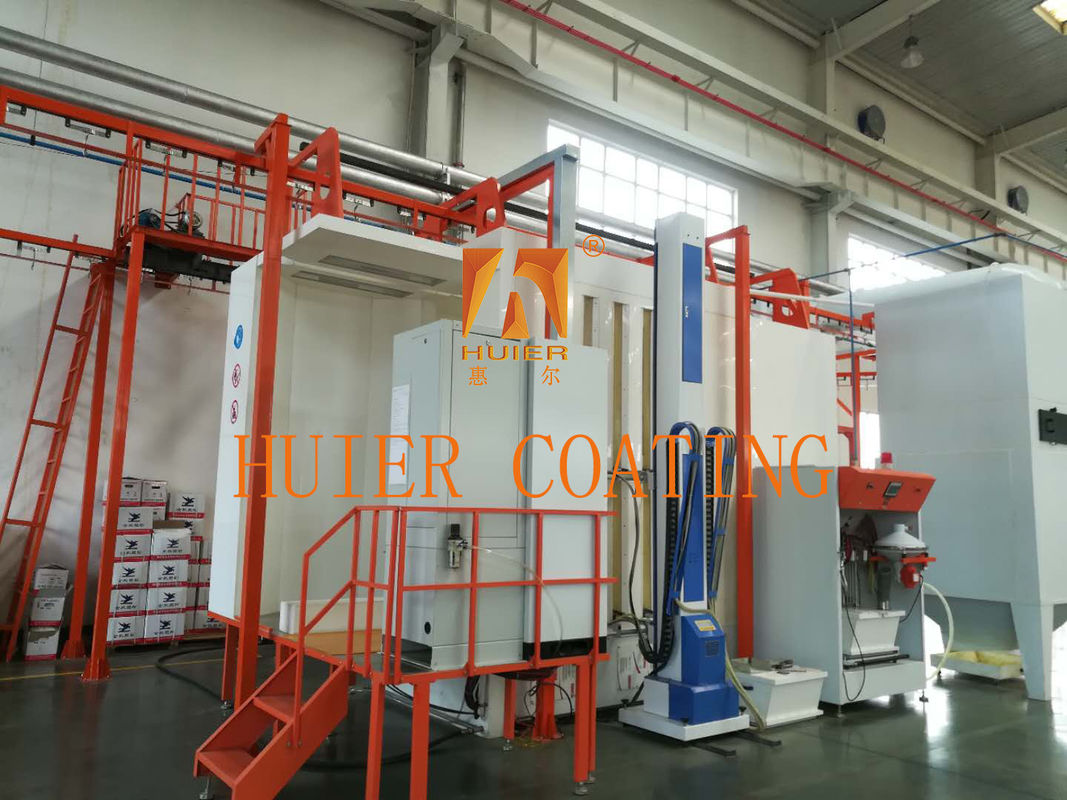

La salle de poudre PP et le système de récupération des cyclones

Principe de récupération du système

Lors de la pulvérisation, la poudre non pulvérisée à l'intérieur de la chambre forme une certaine vitesse de vent négative (vitesse du vent comprise entre 0,4 et 0,4).5 m/s) dans la chambre de dépoussiérage sous l'action forcée du ventilateur de tirage induit. la pièce est placée dans le niveau de débit avec une certaine vitesse de vent, de sorte que la poudre ne soit pas pulvérisée dans le système de récupération, par la rotation de la séparation cyclonique,de sorte que le dépôt de poudre relativement épais au fond du tonneau de récupération de poudre, à travers la pompe à poudre à faible récupération, dans l'écran de vibration pour le traitement de dépistage, la poudre après dépistage dans le tonneau principal de poudre d'approvisionnement pour la pulvérisation secondaire.
La poudre fine pénètre dans la récupération secondaire par le tuyau situé au sommet du cyclone et est séparée par la filtration de l'élément filtrant.L'air pur est rejeté dans l'atelier ou dans l'atmosphère.La poudre pénètre dans le canon de poudre de récupération secondaire situé dans la partie inférieure par l'oscillation et le contre-soufflement de l'aile tournante.mais assure également la qualité du revêtement.

Composition de l'équipement de la salle de pulvérisation

L'équipement de pulvérisation doit avoir les fonctions de ventilation, d'éclairage, de récupération et de traitement des poussières.système d'alimentation en poudre, système d'éclairage à l'épreuve des explosions, dispositif de recyclage, pistolet à pulvérisation et système de commande électrique.

La structure principale de la chambre

L'ensemble du corps de la chambre supporte le poids du corps de la chambre lui-même, de la pièce à usiner et de la chaîne de suspension,supporte la force supplémentaire causée par le déséquilibre de la pression du vent lors du démarrage de l'équipementLa conception rationnelle et efficace est adoptée dans la conception de la structure de la chambre pour atteindre la structure optimale.Le corps de la chambre est fait de plaque 6-10nnPP. En même temps, le fond de la salle de pulvérisation adopte le flux d'air pulsée nettoyage du fond et de l'ingénierie volet en plastique pour assurer le meilleur débit d'air

Éclairage à l'épreuve des explosions

La partie supérieure et latérale du corps de la chambre sont équipées de dispositifs d'éclairage et l'éclairage est à l'épreuve des explosions.Économie d'énergie et facile à entretenir, de manière à ce que l'intensité lumineuse intérieure soit supérieure à 500 lux.

Système de récupération de poudre

Le système de récupération de poudre est divisé en deux étapes.
