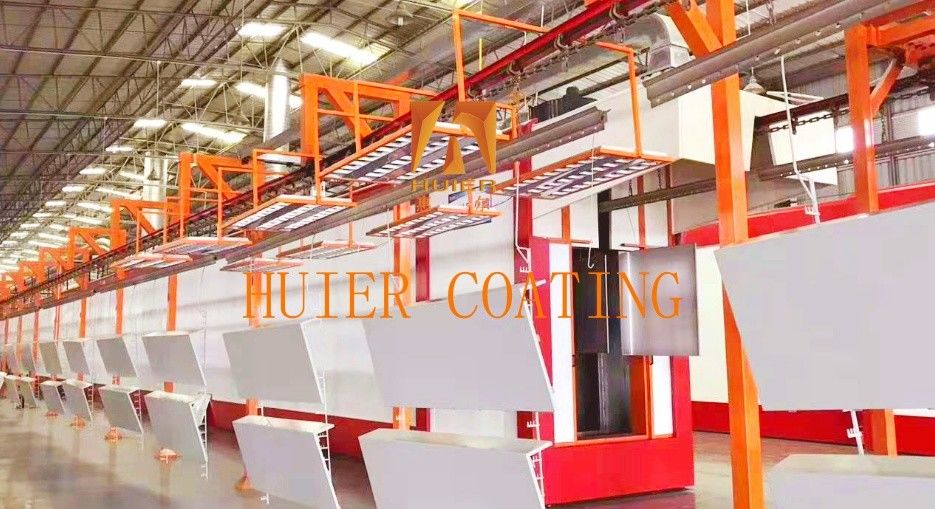

Ligne de production de revêtement en poudre de coquille d'armoire métallique Renforce la production

Instructions de conduite:

La ligne de production de revêtement en poudre de coque de cabinet est un équipement professionnel utilisé pour le traitement de revêtement en poudre de surface de coque de cabinet, qui peut réaliser une série de processus tels que le dégraissage,le nettoyage, phosphatation, pulvérisation et durcissement de la coque de l'armoire, afin d'améliorer la résistance à la corrosion, la beauté et l'adhérence de la coque de l'armoire.

Structure et composants principaux:

La structure globale de la chaîne de production adopte une conception modulaire de la chaîne d' assemblage automatique, comprenant six unités fonctionnelles:Système de prétraitement → système de pulvérisation électrostatique → système de durcissement → système de transport → système de protection de l'environnement → système de contrôle intelligent.
I. section de prétraitement (noyau de traitement de surface)
Unité de nettoyage de dégraissage Réservoir de dégraissage par pulvérisation: solution alcaline à 60-70°C (pression 0,3-0,5 MPa)
Dispositif auxiliaire par ultrasons (facultatif): améliorer la propreté des structures complexes
Unité de film chimique: une couche anticorrosion de 1 à 8 μm est formée après traitement à température normale
système de lavage à l'eau réservoir de lavage à l'eau à contre-courant à trois étages (conductivité ≤ 50 μs/cm)
Réservoir d'étanchéité à l'eau pure: eau d'osmose inverse
Deuxièmement, unité de pulvérisation électrostatique.
Salle de dépoussiérage Machine à pulvérisation à rotation tridimensionnelle: équipée de 8 à 12 pistolets de pulvérisation électrostatiques (réglable de 60 à 90 kV)
Contrôle de la température et de l'humidité constantes: température 23±2°C / humidité 55±5%
Système de circulation de poudre Alimentateur fluidisé de poudre de lit + système de récupération Venturi (taux de récupération ≥95%)
Séparateur cyclonique + filtre fin (precision de filtration 0,5 μm)
3. unité de durcissement à haute température
structure de circulation de l'air chaud dans le canal de cuisson de durcissement: contrôle précis de la température (180-200°C±5°C)
Module de récupération de chaleur: économie d'énergie de plus de 30%
système de régulation de vitesse de transport Chaîne de capture de régulation de vitesse à fréquence variable: vitesse 1,2-2,5 m/min (temps de durcissement correspondant à 20 à 30 min)
Diffuseur à haute température: capacité de roulement ≥ 200 kg
Système de commande intelligent.
Console centrale Siemens S7-1200/1500 PLC + écran tactile industriel de 10,1 pouces
Système de gestion des formules: prise en charge de 100 groupes de stockage des paramètres de processus
iot surveillance Surveillance en temps réel de l'épaisseur du film de pulvérisation, de la température et de l'humidité, des émissions de COV et autres données
Alarme anormale: diagnostic automatique de 32 types de défauts (tels que pression insuffisante, surchauffe, etc.)
Cinquièmement, le système de traitement de la protection de l'environnement.
Traitement et refroidissement des gaz d'échappement + filtration + adsorption du charbon actif (taux d'élimination des COV ≥ 98%)
collecteur de poussières à sacs à impulsions pour le traitement des poussières (concentration de décharge ≤ 10 mg/m3)
Traitement des eaux usées Neutralisation des précipitations + filtration par membrane (jusqu'à la norme de première classe GB8978)

Caractéristiques:

1.Résultats élevés en termes de coûts Basé sur le positionnement du produit et la stratégie de développement du client, basé sur les avantages économiques, pour obtenir les meilleurs résultats en termes de coûts.

2Le concept de conception de l'équipement avancé de l'excellence, le haut degré d'automatisation de l'équipement industriel, montrent un style d'entreprise moderne avancé.

3- Une grande adaptabilité pour répondre aux exigences actuelles de production et une marge de manœuvre pour le développement, compte tenu de l'augmentation ultérieure de la production et des besoins d'amélioration de la qualité.

4.Les normes de qualité suivent strictement le système de gestion de la qualité IS0900, et chaque petit maillon de l'ensemble de l'installation de l'équipement est strictement vérifié.
