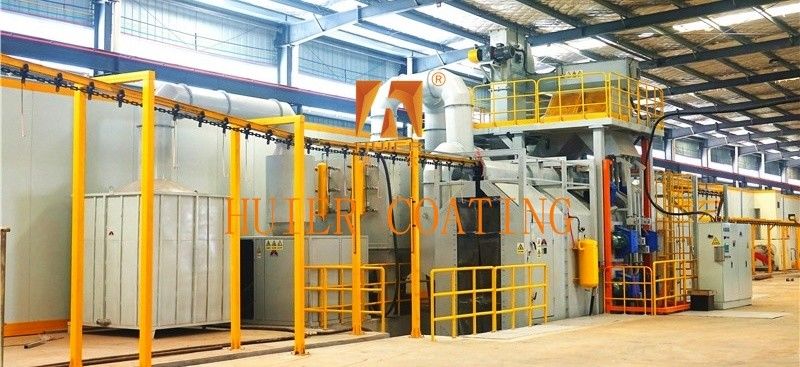

Ligne de nettoyage chimique écologique avec système de remplissage automatique de l'abrasif

Description de l'équipement

Description de l'équipement et structure principale de la ligne de soufflage par tir
I. Résumé de l'équipement
Fonction: éliminer la peau d'oxyde, la rouille et la tache sur la surface de la pièce en jetant de l'abrasif métallique à grande vitesse, améliorer l'adhérence et la rugosité de la surface du revêtement.
Domaine d'application: structure en acier, pièces automobiles, pièces de coulée, armoires à fichiers et autres traitements de surface de pièces métalliques.
Processus standard : alimentation → soufflage par soufflage → séparation par abrasif → dépoussiérage → blanchiment de la pièce
Sécurité et protection de l'environnement
Fréquence d'urgence: couper le courant en 0,5 seconde
Système de remplissage automatique de l'abrasif: réduit l'intervention manuelle
Module de récupération de chaleur (facultatif): utilisation de la chaleur de frottement par soufflage pour préchauffer la pièce, économie d'énergie de 20%

Structure et composants principaux:

I. Structure et composants du noyau
Une fusillade. Assemblage.
composition : roue de roulement, roue de séparation par tir, manche directionnelle, plaque de protection résistante à l'usure (matériau en alliage à haute teneur en chrome)
Performance: vitesse d'éjection: 70-90 m/s (réglable)
Puissance unique: 11 à 30 kW
Amélioration de la technologie: d'ici 2025, les modèles traditionnels seront équipés d'un contrôle intelligent de la conversion de fréquence, ce qui réduira la consommation d'énergie de 15%
La salle de nettoyage.
Structure: double plaque d'acier + plaque de protection en acier manganèse (épaisseur 8-15 mm)
Porte d'étanchéité anti-éclaboussures (entraînement pneumatique/hydraulique)
Niveau de protection: IP65 résistant à la poussière et à l'eau
système de convoyeur
Type Applicable aux paramètres techniques de la pièce
Parties en forme de crochet de grande taille (≤ 2 tonnes) vitesse 0,5-4 m/min
Type de rampe à roulettes de type petit et moyen lot densité de charge 300 kg/m2
Plaque de type table à rouleaux/type de pièce à usiner à axe long personnalisation de la distance de roulement (200-500 mm)
Système de séparation
Séparation de l'air + séparation magnétique : séparateur à une étape: éliminer la poussière, les débris (efficacité ≥99%)
Séparateur magnétique secondaire: récupération des granulés d'acier utilisables (taux de récupération ≥95%)
Le sous-système clé.
Système de dépoussiérage
filtre à contre-courant à impulsion filtre à cartouche : précision de filtration: 0,3 μm
Concentration d'émission: ≤ 10 mg/m3 (conformément à la nouvelle norme GB16297-2025)
Système de circulation abrasif
Convoyeur à vis + ascenseur à godets: Capacité de transport: 10 à 50 tonnes/heure
Taux de défaillance: < 0,5 fois / 1000 heures
Unité de commande intelligente.
PLC+ Module IOT industriel: surveillance en temps réel du courant, des vibrations et du matériau abrasif
Prise en charge du diagnostic à distance et optimisation des paramètres de processus

3. référence de paramètre technique (modèle standard)

Caractéristiques:

1Basé sur le positionnement du produit et la stratégie de développement du client, basé sur les avantages économiques, pour atteindre la meilleure performance de coût.

2Le concept de conception de l'équipement avancé de l'excellence, le haut degré d'automatisation de l'équipement industriel, montrent un style d'entreprise moderne avancé.

3- Une grande adaptabilité pour répondre aux exigences actuelles de production et une marge de manœuvre pour le développement, compte tenu de l'augmentation ultérieure de la production et des besoins d'amélioration de la qualité.

4.Les normes de qualité suivent strictement le système de gestion de la qualité IS0900, et chaque petit maillon de l'ensemble de l'installation de l'équipement est strictement vérifié.
