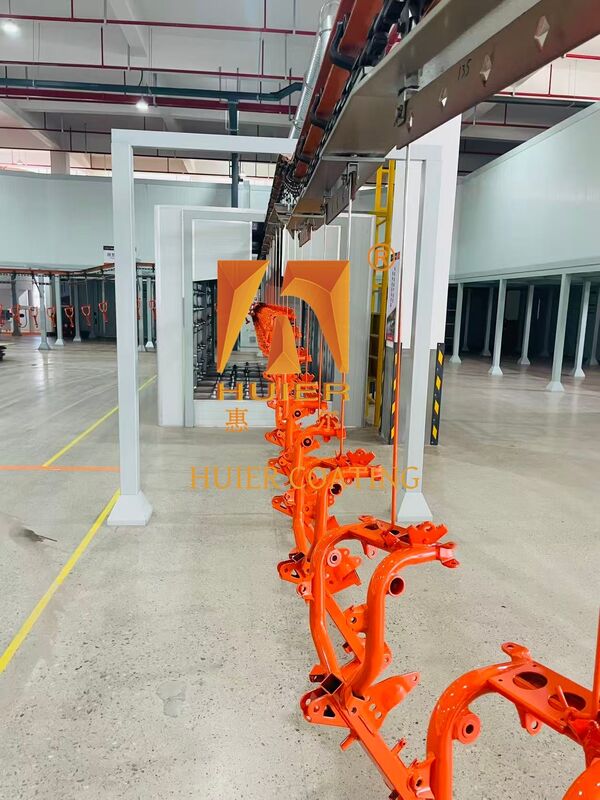

Système de refroidissement à air forcé à haute efficacité pour ligne de revêtement en poudre

Détails du produit

Conditions de paiement et d'expédition

Obtenez le meilleur prix

Détails du produit

Description du produit

Mettre en évidence:
                                                système de refroidissement à air forcé pour le revêtement en poudre, refroidissement automatique de la ligne de revêtement en poudre, système de refroidissement pour revêtement en poudre à haute efficacité


Système de refroidissement à air forcé à haute efficacité pour ligne de revêtement en poudre

Ce système de refroidissement forcé à haute efficacité est conçu pour le refroidissement rapide et automatisé des pièces métalliques après le durcissement de la poudre à haute température. Grâce au refroidissement par air par convection forcée, les pièces sont rapidement refroidies depuis des températures proches de 200°C jusqu'à 40-50°C (température de déchargement sans danger au toucher) sur une courte distance, facilitant ainsi l'inspection qualité en ligne, l'étiquetage et l'emballage/déchargement ultérieurs.

Principe de fonctionnement

Les ventilateurs centrifuges antidéflagrants de haute puissance aspirent de l'air frais provenant de l'extérieur de l'usine (ou de l'air conditionné de l'atelier). Après avoir traversé une filtration et une purification en plusieurs étapes, l'air est dirigé à travers des conduits d'air soigneusement conçus et des buses/lames d'air universelles à haute pression, créant un flux d'air froid à grande vitesse qui balaie intensément les pièces à haute température traversant la chambre de refroidissement forcé. La chaleur de la surface de la pièce est évacuée grâce à un échange thermique par convection vigoureux. L'air chauffé est ensuite rapidement extrait du haut de la chambre par le système d'échappement et évacué à l'extérieur (ou dirigé vers un module de récupération de chaleur perdue).

Avantages principaux

Verrouillage automatisé :L'ensemble du processus est verrouillé avec la chaîne du convoyeur principal et les variateurs de fréquence de sortie du four, ne nécessitant aucune intervention manuelle et prenant en charge un refroidissement continu à haute intensité 24h/24 et 7j/7.
Propreté supérieure :L'air de refroidissement est soumis à une filtration stricte anti-poussière, empêchant complètement la poussière d'atelier de s'adsorber sur le revêtement de la pièce avant qu'elle ne soit complètement condensée, garantissant ainsi une qualité d'apparence haut de gamme.
Longueur de ligne réduite :L'efficacité du refroidissement est plusieurs fois supérieure à celle du refroidissement naturel traditionnel, ce qui réduit considérablement la distance de suspension du convoyeur entre la sortie du four et la zone de déchargement, économisant ainsi un espace précieux au sol de l'usine.
Efficacité énergétique et utilisation de la chaleur résiduelle :La conception du débit d'air contrôlable permet l'ajout d'unités d'échange de chaleur résiduelle pour rediriger l'air chauffé vers le chauffage du réservoir de prétraitement ou les rideaux d'air d'entrée du four, réduisant ainsi la consommation énergétique globale de la ligne de revêtement.
Champs d'application :Fabrication automobile, quincaillerie électroménager, machines de construction, meubles métalliques, équipements de fitness et toutes les lignes de production de revêtements automatisées nécessitant un refroidissement rapide après un durcissement à haute température pour une inspection et un déchargement en temps opportun.

Flux de processus

Sortie du four de polymérisation à haute température → Rideau d'air d'entrée de chambre de refroidissement forcé (scellage thermique) → Refroidissement par trempe à lame d'air haute pression à contre-courant → Refroidissement par circulation à haut volume à débit uniforme → Rideau d'air anti-déversement de sortie → Inspection de qualité en ligne → Déchargement et emballage

Structure principale et composants

1. Corps de chambre de refroidissement forcé et structure de thermoscellage du rideau d'air

Corps de chambre scellé à refroidissement forcé :Murs extérieurs construits en panneaux d'acier inoxydable à double couche résistant aux hautes températures ou en acier coloré, remplis de laine de roche ignifuge et insonorisante à haute densité. Cette conception empêche la pénétration de poussière externe tout en contenant efficacement le bruit des ventilateurs internes haute pression.
Dispositifs de rideau d'air d'entrée/sortie :Des machines à rideaux d'air haute puissance sont installées aux deux extrémités de la chambre, créant des barrières de flux d'air à haute densité. Le rideau d'entrée empêche l'air chaud de s'échapper du four ; le rideau de sortie empêche l'air froid de ramener la poussière de peinture dans l'atelier.

2. Système de purification et de filtration de l'air

Filtres sans poussière à plusieurs étages :La combinaison « filtres à panneaux primaires + filtres à manches à efficacité moyenne » garantit que l'air tombant sur les revêtements de meubles/cadres pas encore complètement refroidis est 100 % pur et sans particules, préservant ainsi la douceur et l'ampleur de la surface.
Dispositif de surveillance de la pression différentielle :Équipé de capteurs de pression micro-différentielle qui déclenchent automatiquement une invite de remplacement du filtre sur l'écran de contrôle principal lorsque la résistance à l'accumulation de poussière dépasse les limites prédéfinies.

3. Alimentation en air de refroidissement forcé et système de trempe à haute pression

Unités d'alimentation en air à grand volume :Les ventilateurs centrifuges robustes à haut rendement et à faible bruit, dotés de moteurs antidéflagrants, fournissent une pression statique et un débit d'air suffisants et stables.
Buses réglables universelles/lames à air spéciales :Des buses de ventilateur en aluminium haute pression à angle réglable et densément disposées des deux côtés et sous les pièces permettent un ajustement de la direction du flux d'air pour différentes tailles et formes irrégulières, garantissant ainsi l'absence de zones mortes de refroidissement.

4. Système auxiliaire de récupération de chaleur d'échappement et de perte

Ventilateurs d'extraction à haute température :Positionné au sommet de la chambre de refroidissement forcé où l'air chaud s'accumule, chargé d'extraire avec force l'air chaud échangé par la chaleur.
Échangeur de chaleur à économie d'énergie (en option) :Les échangeurs de chaleur air-air extraient l'énergie des gaz d'échappement à haute température pour préchauffer les solutions de bain de prétraitement ou l'air d'entrée du four, réalisant ainsi une utilisation d'énergie secondaire.

5. Système de contrôle électrique intelligent

Unité de contrôle centrale intelligente :PLC (par exemple, série Siemens S7-1200) combiné à des entraînements à fréquence variable pour un contrôle intelligent de tous les ventilateurs sur toute la ligne.
Capteurs de température sans contact :Des thermomètres infrarouges en ligne installés à la sortie de la chambre de refroidissement forcé assurent une surveillance en temps réel de la température de surface des pièces sortantes.
Gestion adaptative des paramètres :Le système de contrôle principal ajuste automatiquement la fréquence du ventilateur en fonction du retour de température infrarouge et de la vitesse du convoyeur (par exemple, en augmentant automatiquement la vitesse du ventilateur si la température de la pièce est trop élevée), garantissant une température de déchargement constante et générant des rapports de tendance de température.

Principales fonctionnalités

Rentable :Basé sur le positionnement produit et la stratégie de développement du client. En raccourcissant la durée de refroidissement naturelle de la ligne, les coûts de location de l'installation sont réduits. En combinaison avec des principes de conception économiques, un rapport coût-performance optimal est obtenu.
Équipement avancé :Incarne une philosophie de conception de raffinement continu, intégrant des équipements industriels hautement automatisés tels qu'une filtration fine de type sac sans poussière, une mesure de température en ligne infrarouge et un contrôle numérique de la fréquence des ventilateurs, présentant le profil d'une entreprise moderne et avancée.
Haute adaptabilité :Le volume du flux d'air de refroidissement, les angles des buses de la lame d'air et la logique d'entraînement à fréquence variable sont réglables de manière flexible pour répondre aux exigences de production actuelles. La conception réserve également de la place pour un développement futur afin de s'adapter aux augmentations potentielles du volume de production et aux améliorations de la qualité.
Assurance qualité:Strictement conforme au système de gestion de la qualité ISO 9001. Chaque détail de l’ensemble de l’installation de l’équipement (tels que l’étanchéité des conduits d’air, l’isolation phonique de la chambre et l’intégrité des joints du filtre) est rigoureusement contrôlé.
